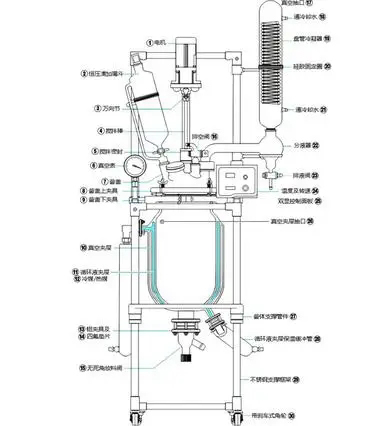

雙層玻璃反應釜配件示意圖
更新時間：2022-11-15 8:58:32 瀏覽次數：43
雙層玻璃反應釜配件示意圖
1、電機：采用低速増力型電機電機和減速機，保證設備長時間進行攪拌工作。另可根用戶需求，選擇使用防爆電機或直流無刷電機。
2、恒壓滴加漏斗：配備高真空四氟手閥，可以保證內部壓強不變，并且具有防倒吸的功能。
3、萬向節：萬向節具有變角度進行動力傳動的功能，連接電機與攪拌棒，使設備的攪拌功能更加穩定。
4、攪拌棒：采用聚四氟乙烯材質，耐高溫，耐腐蝕，防酸堿腐蝕。
5、攪拌密封：四氟組件加機械組件雙密封、陶瓷軸承。
6、真空表：實時監測釜體內壓力。
7、釜蓋：采用七口開孔的設計，分別為攪拌器口60#、溫度傳感器口DN25、冷凝器連接球磨口50#、恒壓漏斗口40#、固體加料口80#、排空閥34#、液體膠料口DN25。
8-9、釜蓋上下夾具：起到固定釜蓋與釜體的作用。
10、真空夾層：起到良好的保溫作用，使溫度不容易散失。
11-12、循環液夾層：通過連接低溫冷卻液循環泵、高低溫一體機等可以提供低溫或高溫循環液體的設備，為釜體內部的實驗物料進行加熱或冷卻。
13-14、鋁制夾具和四氟墊片：起到固定放料閥的功能，并且具備良好的密封性。
15、無死角放料閥：使放料工作干凈徹底，可拆卸的設計方便固體和顆粒以及粘酬度大的實驗物料排放。
16、排空閥：護能夠防止反應釜在轉動過程中發生意外傷人的情況發生，提高反應釜的安全性。
17、冷凝器真空抽口：通過連接真空泵為冷凝器進行減壓，從而加快冷凝器的冷凝效率。
18-21、通冷卻水：通過連接低溫冷卻液循環泵等制冷循壞設備，來為冷凝器提供低溫，加快冷凝器的冷凝效率。
19、盤管冷凝器：雙層盤繞的設計，使冷凝器與氣態物料的接觸面積增大提高冷凝效率。
20、硅膠固定圈：起到固定冷凝器的作用。
22、分液器：用以進行液體與液體的分離。
23、排液閥：控制分液器內的物料排出。
24-25、溫度及轉速雙顯示面板：整機的操控面板，溫度和轉速都會以數字的形式顯示在屏幕上，操作簡單快捷。
26、真空夾層抽口：用以對真空夾層進行抽真空工作。
27、釜體支撐管件：用以固定和支撐反應釜釜體。
28、循環液夾層保溫緩沖管：材質為不銹鋼波紋管外包耐高溫硅膠保溫棉，保溫性能良好。
29、不銹鋼支撐框架：全SUS304不銹鋼框架，具有更加良好的耐腐蝕性、耐熱性。
30、帶剎車式腳輪：方便移動，使用更加靈活。
